三墾變頻器在FDY高速紡機上的應用
發布時間：2019-06-18 15:51:25來源：
設備參數：
永磁同步電機： 2P 270Hz
三相220V交流輸入
額定電流15A
速度傳感器： 4p/r 電壓輸出形式
摩擦輥直徑： 126mm
關于速度傳感器
PG脈沖輸入范圍為50-2048p/r，測速傳感器為4p/r。以cd156所設定的數值進行內部倍率換算。
關于邏輯控制的切換
以一臺PLC作為核心控制單元，控制v/f與PID，升速及換軸等信號的邏輯切換，并以PLC接收的傳感器信號經計算轉換后作為線速度的顯示。
該速度傳感器為電壓輸出，電壓幅值在 DC13V左右，其接線方式如下：

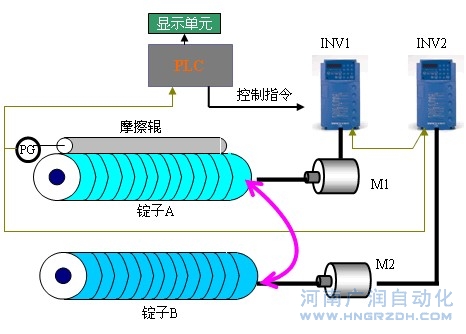

系統構成
圖1 控制結構圖
關于線速度恒定控制
隨著紗錠卷徑的增加，以PG反饋來進行PID模式控制，獲得恒定線速度。
Cd071=3 選擇內置PID控制模式
Cd120=99 選擇以PG作為PID控制模式的反饋信號
Cd155=1 選擇PI的正負增益功能

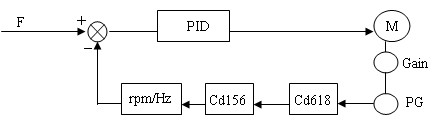

如下圖，輸入變頻器的運轉指令，V/F控制結束，開始PID控制，指令頻率與反饋頻率的偏差值經過PID運算，輸出頻率讓反饋信號跟蹤指令值不斷變化，實現恒定線速度自動過程控制。考慮到在收卷的工藝過程中，隨著卷徑增大，角速度W的減小，正負偏差的調節量不同，通過軟件用戶化功能，引進PI的正負增益功能，達到優化調節的目的

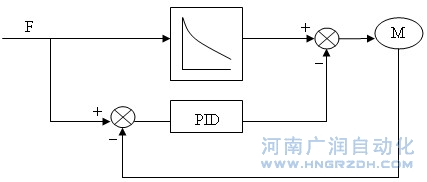

增加卷繞曲線的控制
在線速度的控制過程中，將卷繞速度預測的圖形運轉作為基本控制，用以減小PID的補償量，使控制過程更早地趨向于穩定。
只要事先根據工藝要求輸入設定卷繞開始頻率、結束頻率、卷繞所需時間，作為對卷粗現象的輸出頻率預測圖形，進行自動計算。
可以預先設定4種圖形，通過外部端子信號予以選擇。
參數設定
指令碼 設定值 指令碼 設定值
Cd005 200 Cd120 99
Cd006 90 Cd122 0.4
Cd007 190 Cd123 0.8
Cd029 130.53 Cd155 1
Cd030 179.89 Cd156 10
Cd031 180.21 Cd157 0.4
Cd033 177 Cd158 0.8
Cd034 178.77 Cd605 2
Cd071 3 Cd618 84
Cd101 6
結束語
本系統采用SAMCO-vm05作為驅動單元，提供了類似之高速卷繞設備的完美解決方案，具有以下優點：
目標速度在運行中可根據張力信號的大小予以調整
PID過程控制與PLC邏輯控制的有效結合，依據工藝要求，完成多檔速及控制模式的切換，使復雜的控制變得簡單
內置PID與卷繞曲線的結合，使控制精度穩定在1‰以內
控制集成度高，依靠變頻器自身構成速度閉環，無需額外調節器。
穩定可靠，設備維護量小
